Căderea de tensiune pe conductori
// formulă randată
// cod LaTeX
\begin{aligned}
& U_{\mathrm{v}}=R_{\mathrm{Lt}} \cdot I \\
& U_{\mathrm{v}}=\frac{2 \cdot 1 \cdot I}{\gamma \cdot S} ; \quad U_{\mathrm{v}}=\frac{U_{\mathrm{v}} \cdot 100}{U}
\end{aligned}
// descriere
Căderea de tensiune (U_v) pe un conductor depinde de rezistența și curentul prin acesta. Formula relativă u_v în procente.
// exemple de utilizare
U_v Căderea de tensiune în V (diferența de tensiune consumator - sursă)
R_Lt Rezistența conductorului în Ω
I Curentul în A
l Lungimea conductorului în m
γ Conductivitatea specifică a conductorului în m/Ω·mm²
S Secțiunea transversală a conductorului în mm²
u_v Căderea de tensiune în %
U Tensiunea nominală în V
Exemplu \( R_{\mathrm{Lt}}=1,5 \Omega ; I=6 \mathrm{~A} ; U_{\mathrm{V}}=?\)
\( U_{\mathrm{V}}=R_{\mathrm{Lt}} \cdot I=1,5 \Omega \cdot 6 \mathrm{~A}=9 \mathrm{~V} \)
R_Lt Rezistența conductorului în Ω
I Curentul în A
l Lungimea conductorului în m
γ Conductivitatea specifică a conductorului în m/Ω·mm²
S Secțiunea transversală a conductorului în mm²
u_v Căderea de tensiune în %
U Tensiunea nominală în V
Exemplu \( R_{\mathrm{Lt}}=1,5 \Omega ; I=6 \mathrm{~A} ; U_{\mathrm{V}}=?\)
\( U_{\mathrm{V}}=R_{\mathrm{Lt}} \cdot I=1,5 \Omega \cdot 6 \mathrm{~A}=9 \mathrm{~V} \)

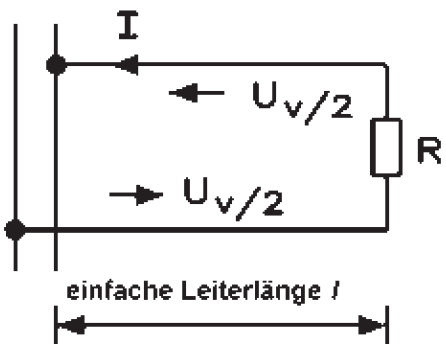

// schema electrică
