Circuit de curent continuu
LaTeX
Schemă
Circuit în punte cu fir de reglaj
// formulă randată
// cod LaTeX
\frac{R_{\mathrm{x}}}{R_{\mathrm{n}}}=\frac{I_1}{I_2} \quad \rightarrow \quad R_{\mathrm{x}}=\frac{R_{\mathrm{n}} \cdot l_1}{I_2}
// descriere
Descriere: Un circuit în punte ce folosește un fir de reglaj pentru ajustarea precisă a rezistenței și echilibrarea circuitului. Rezistențele se comportă ca secțiuni de lungime ale firului.
// exemple de utilizare
la I = 0 avem:
Rx rezistență necunoscută
Rn rezistență de comparație
l1, l2 lungimea firului de rezistență parțială
I curent prin instrumentul de măsură
Exemplu: Rn = 1 k; l1 = 20 cm; l2 = 30 cm; Rx = ?
\( R_{\mathrm{X}}=\frac{1 \mathrm{k} \Omega \cdot 20 \mathrm{~cm}}{30 \mathrm{~cm}}=666 \Omega \)
Rx rezistență necunoscută
Rn rezistență de comparație
l1, l2 lungimea firului de rezistență parțială
I curent prin instrumentul de măsură
Exemplu: Rn = 1 k; l1 = 20 cm; l2 = 30 cm; Rx = ?
\( R_{\mathrm{X}}=\frac{1 \mathrm{k} \Omega \cdot 20 \mathrm{~cm}}{30 \mathrm{~cm}}=666 \Omega \)

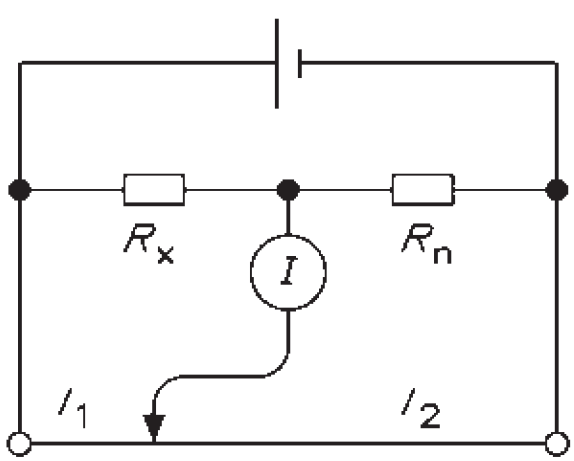

// schema electrică
