Circuit în punte Wheatstone
// formulă randată
// cod LaTeX
\frac{R_{\mathrm{X}}}{R_{\mathrm{n}}}=\frac{R_1}{R_2} \quad \rightarrow \quad R_{\mathrm{X}}=\frac{R_{\mathrm{n}} \cdot R_1}{R_2}
// descriere
Un circuit în punte ce utilizează puntea Wheatstone pentru a măsura rezistențe necunoscute prin echilibrarea unui circuit divizor de tensiune.
// exemple de utilizare
Rx rezistență necunoscută
Rn rezistență de comparație
R1, R2 rezistențe de punte
I curent prin instrumentul de măsură
Exemplu: R1 = R2 = 1 k; Rn = 500 ; Rx = ?
\( R_{\mathrm{x}}=\frac{500 \Omega \cdot 1 \mathrm{k} \Omega}{1 \mathrm{k} \Omega}=500 \Omega \)
Rn rezistență de comparație
R1, R2 rezistențe de punte
I curent prin instrumentul de măsură
Exemplu: R1 = R2 = 1 k; Rn = 500 ; Rx = ?
\( R_{\mathrm{x}}=\frac{500 \Omega \cdot 1 \mathrm{k} \Omega}{1 \mathrm{k} \Omega}=500 \Omega \)

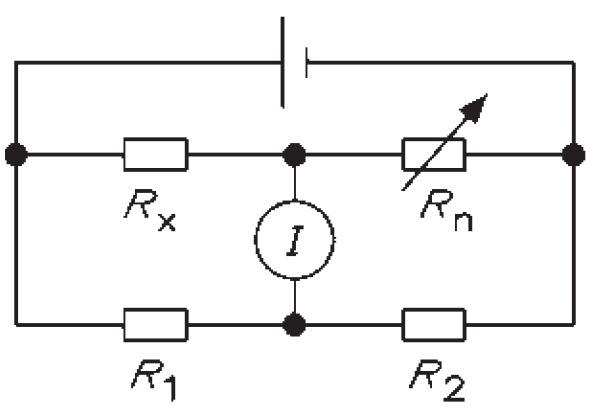

// schema electrică
