Densitate de curent
// formulă randată
// cod LaTeX
\begin{aligned}
& J=\frac{I}{S} \\
& S=\frac{d^2 \cdot \pi}{4}
\end{aligned}
// descriere
Densitatea de curent se referă la cantitatea de curent electric care trece printr-o secțiune transversală a unui conductor într-o unitate de timp. Se măsoară în amperi pe metru pătrat (A/m²) și este un indicator important în proiectarea și evaluarea performanței componentelor electronice și a sistemelor electrice.
// exemple de utilizare
\( d=\sqrt{\frac{4 \cdot S}{\pi}}=\sqrt{\frac{4 \cdot I}{\pi \cdot J}}=1,13 \cdot \sqrt{S} \)
- J Densitatea de curent în A/mm²
- I Curent electric în A
- S Secțiunea transversală a conductorului în mm²
- d Diametrul firului în mm
Exemplu: I = 10 A; S = 1,5 mm2; J = ?
\( J=\frac{10 \mathrm{~A}}{1,5 \mathrm{~mm}^2}=6,66 \frac{\mathrm{A}}{\mathrm{mm}^2} \)
- J Densitatea de curent în A/mm²
- I Curent electric în A
- S Secțiunea transversală a conductorului în mm²
- d Diametrul firului în mm
Exemplu: I = 10 A; S = 1,5 mm2; J = ?
\( J=\frac{10 \mathrm{~A}}{1,5 \mathrm{~mm}^2}=6,66 \frac{\mathrm{A}}{\mathrm{mm}^2} \)

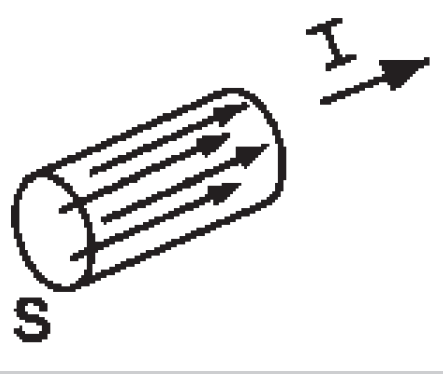

// schema electrică
