Circuit de curent continuu
LaTeX
Schemă
Extinderea domeniului de măsurare la ampermetru
// formulă randată
// cod LaTeX
R_{\mathrm{P}}=\frac{U}{I-I_{\mathrm{M}}} ; \quad R_{\mathrm{P}}=\frac{R_{\mathrm{M}}}{(n-1)}=\frac{R_{\mathrm{M}} \cdot I_{\mathrm{M}}}{I-I_{\mathrm{M}}} ; \quad n=\frac{I}{I_{\mathrm{M}}}
// descriere
Extinderea domeniului de măsurare la ampermetru necesită o rezistență paralelă (R_P) pentru a măsura curenți mai mari decât cei inițial permiteți (I_M).
// exemple de utilizare
R_P Rezistența paralelă (shunt)
U Tensiunea la instrumentul de măsurare
I Curentul de măsurare
I_M Curentul de măsurare inițial
R_M Rezistența de măsurare
n Factorul de extindere a domeniului de măsurare
Exemplu: I_M = 0,3 A; R_M = 6 Ω; I = 3 A; R_P = ?
\( n = \frac{3 A}{0,3 A} = 10 \)
\( R_P = \frac{6 Ω}{(10 - 1)} = 0,67 Ω \)
U Tensiunea la instrumentul de măsurare
I Curentul de măsurare
I_M Curentul de măsurare inițial
R_M Rezistența de măsurare
n Factorul de extindere a domeniului de măsurare
Exemplu: I_M = 0,3 A; R_M = 6 Ω; I = 3 A; R_P = ?
\( n = \frac{3 A}{0,3 A} = 10 \)
\( R_P = \frac{6 Ω}{(10 - 1)} = 0,67 Ω \)

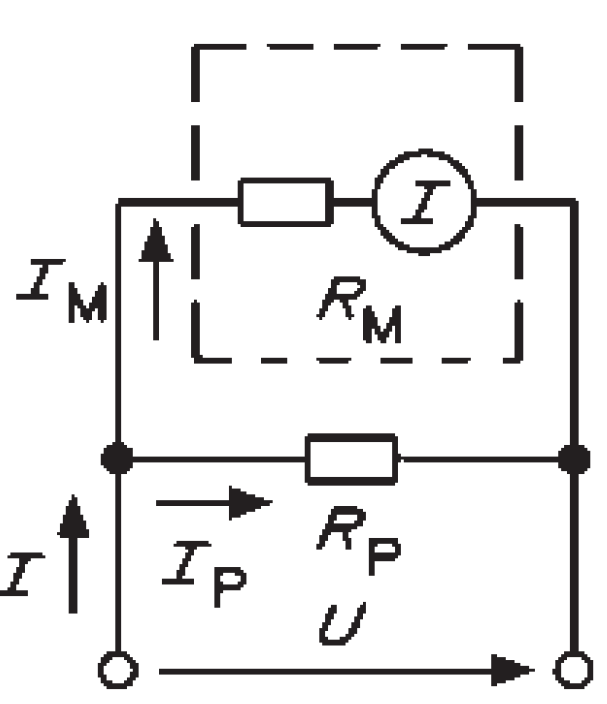

// schema electrică
