Circuit de curent continuu
LaTeX
Schemă
Extinderea domeniului de măsurare la voltmetru
// formulă randată
// cod LaTeX
\begin{aligned}
& R_{\mathrm{V}}=\frac{U-U_{\mathrm{M}}}{I_{\mathrm{M}}} \\
& R_{\mathrm{V}}=(n-1) \cdot R_{\mathrm{M}} \\
& n=\frac{U}{U_{\mathrm{M}}}
\end{aligned}
// descriere
Extinderea domeniului de măsurare la voltmetru implică calculul unei rezistențe serie (R_V) pentru a măsura tensiuni mai mari decât cele permise inițial (U_M).
// exemple de utilizare
R_V Rezistența serie
U Tensiunea de măsurare după extindere
U_M Tensiunea de măsurare la deplasare completă
I_M Curentul de măsurare la deplasare completă
R_M Rezistența de măsurare
n Factorul de extindere a domeniului de măsurare
Exemplu: U_M = 3 V; R_M = 3 kΩ; U = 30 V; R_V = ?
\( n = \frac{30 V}{3 V} = 10 \)
\( R_V = (10 - 1) \cdot 3 kΩ = 27 kΩ \)
U Tensiunea de măsurare după extindere
U_M Tensiunea de măsurare la deplasare completă
I_M Curentul de măsurare la deplasare completă
R_M Rezistența de măsurare
n Factorul de extindere a domeniului de măsurare
Exemplu: U_M = 3 V; R_M = 3 kΩ; U = 30 V; R_V = ?
\( n = \frac{30 V}{3 V} = 10 \)
\( R_V = (10 - 1) \cdot 3 kΩ = 27 kΩ \)

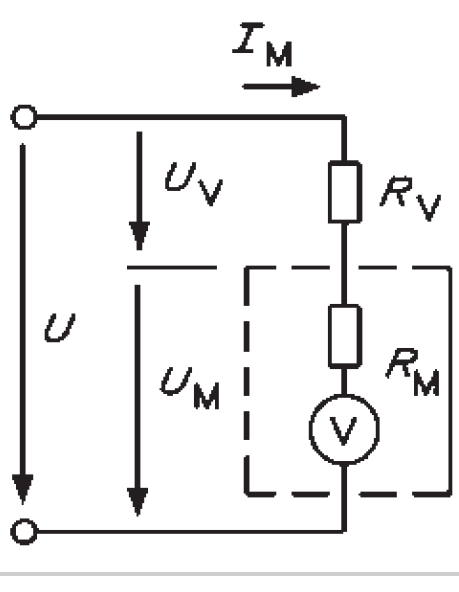

// schema electrică
