Circuit de curent continuu
LaTeX
Schemă
Legarea în paralel a elementelor
// formulă randată
// cod LaTeX
\begin{aligned}
& I=I_1+I_2+I_3+\ldots \\
& \frac{1}{R_{\mathrm{i}}}=\frac{1}{R_{\mathrm{i} 1}}+\frac{1}{R_{\mathrm{i} 2}}+\frac{1}{R_{\mathrm{i} 3}}+\ldots \\
& I=\frac{U}{R_{\mathrm{i} 1}}+\frac{U}{R_{\mathrm{i} 2}}+\frac{U}{R_{\mathrm{i} 3}}+\ldots
\end{aligned}
// descriere
Legarea în paralel a elementelor
// exemple de utilizare
U1 = U2 = 1,5 V; Ri1 = 1 Ω; Ri2 = 1,5 Ω;
Exemplu: RL = 0,6 Ω (neinclus în diagramă); Ri = ?; I = ?
\( R_{\mathrm{i}}=\frac{1 \Omega \cdot 1,5 \Omega}{1 \Omega+1,5 \Omega}=0,6 \Omega ; \quad R_{\mathrm{L}}=R_{\mathrm{i}} \rightarrow U=0,75 \mathrm{~V} \)
\(I=\frac{0,75 \mathrm{~V}}{1 \Omega}+\frac{0,75 \mathrm{~V}}{1,5 \Omega}=1,25 \mathrm{~A}\)
Exemplu: RL = 0,6 Ω (neinclus în diagramă); Ri = ?; I = ?
\( R_{\mathrm{i}}=\frac{1 \Omega \cdot 1,5 \Omega}{1 \Omega+1,5 \Omega}=0,6 \Omega ; \quad R_{\mathrm{L}}=R_{\mathrm{i}} \rightarrow U=0,75 \mathrm{~V} \)
\(I=\frac{0,75 \mathrm{~V}}{1 \Omega}+\frac{0,75 \mathrm{~V}}{1,5 \Omega}=1,25 \mathrm{~A}\)

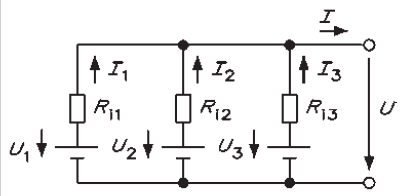

// schema electrică
