Circuit de curent continuu
LaTeX
Schemă
Regula nodurilor (Prima lege a lui Kirchhoff)
// formulă randată
// cod LaTeX
\sum I_{\mathrm{zu}}=\sum I_{\mathrm{ab}}
// descriere
Regula nodurilor (Prima lege a lui Kirchhoff) afirmă că suma curenților care intră într-un nod este egală cu suma curenților care ies din acel nod. Suma curenților care intră = Suma curenților care ies
// exemple de utilizare
Exemplu: I1 = 3 A; I2 = 1 A; I3 = 0,5 A; I4 = 1,5 A; I5 = ?
\( \sum I_{\text {in }}=\sum I_{\text {uit }} \)
\( I_1+I_2=I_3+I_4+I_5 \)
\( I_5=I_1+I_2-I_3-I_4 \)
\( =3 A+1 A-0,5 A-1,5 A=2 A \)
\( \sum I_{\text {in }}=\sum I_{\text {uit }} \)
\( I_1+I_2=I_3+I_4+I_5 \)
\( I_5=I_1+I_2-I_3-I_4 \)
\( =3 A+1 A-0,5 A-1,5 A=2 A \)

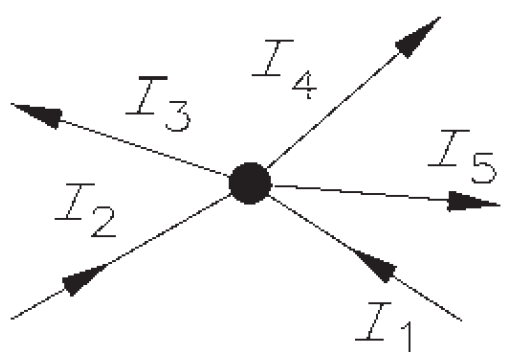

// schema electrică
