Regula ochiurilor (A doua lege a lui Kirchhoff)
// formulă randată
// cod LaTeX
\sum U=0
// descriere
În fiecare circuit închis (ochi) suma tuturor tensiunilor este egală cu zero. Tensiunile, a căror direcție coincide cu sensul ales al circuitului, primesc un semn pozitiv, celelalte un semn negativ.
// exemple de utilizare
Exemplu: U1 = 3 V; U2 = 1 V; U3 = 2 V; U4 = 2 V; U5 = ?
\( \sum U=0 \)
\( -U_1+U_2+U_3-U_4+U_5=0 \)
\( U_5=U_1-U_2-U_3+U_4 \)
\( =3 \mathrm{~V}-1 \mathrm{~V}-2 \mathrm{~V}+2 \mathrm{~V}=2 \mathrm{~V} \)
\( \sum U=0 \)
\( -U_1+U_2+U_3-U_4+U_5=0 \)
\( U_5=U_1-U_2-U_3+U_4 \)
\( =3 \mathrm{~V}-1 \mathrm{~V}-2 \mathrm{~V}+2 \mathrm{~V}=2 \mathrm{~V} \)

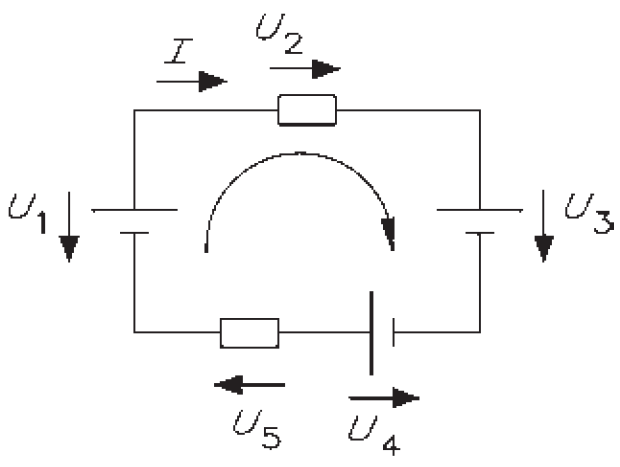

// schema electrică
