Transformarea triunghi-stea
// formulă randată
// cod LaTeX
\begin{aligned}
R_{\mathrm{s} 1} & =\frac{R_{\mathrm{d} 1} \cdot R_{\mathrm{d} 2}}{R_{\mathrm{d} 1}+R_{\mathrm{d} 2}+R_{\mathrm{d} 3}} \\
R_{\mathrm{s} 2} & =\frac{R_{\mathrm{d} 2} \cdot R_{\mathrm{d} 3}}{R_{\mathrm{d} 1}+R_{\mathrm{d} 2}+R_{\mathrm{d} 3}} \\
R_{\mathrm{s} 3} & =\frac{R_{\mathrm{d} 1} \cdot R_{\mathrm{d} 3}}{R_{\mathrm{d} 1}+R_{\mathrm{d} 2}+R_{\mathrm{d} 3}}
\end{aligned}
// descriere
Metoda de conversie a unui circuit de rezistențe configurat în formă de triunghi (Δ) într-unul echivalent în formă de stea (Y) și invers, pentru a simplifica analiza circuitelor electrice.
// exemple de utilizare
Rd1, Rd2, Rd3 rezistențe în conexiunea triunghi
Rs1, Rs2, Rs3 rezistențe în conexiunea stea echivalentă
Rs1, Rs2, Rs3 rezistențe în conexiunea stea echivalentă

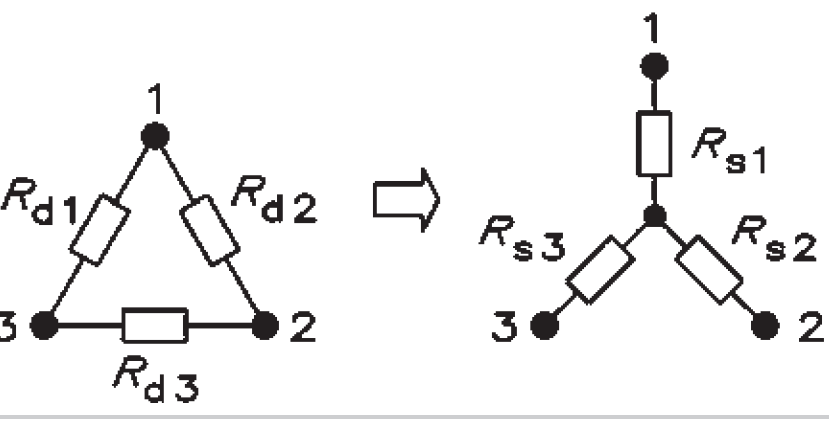

// schema electrică
