Placă de dezvoltare cu RP2350B

RP2350B Development Board – Placă de dezvoltare cu 47 GPIO și 16 MB Flash

Mai multe posibilități de dezvoltare, mai multe interfețe și performanță ridicată într-un format compact.

RP2350B Development Board este o placă de dezvoltare bazată pe microcontrolerul Raspberry Pi RP2350B, concepută pentru pasionații de electronică, dezvoltatori și ingineri care au nevoie de flexibilitate, performanță și un număr mare de conexiuni I/O.

Inspirată de popularul Raspberry Pi Pico 2, această placă utilizează varianta RP2350B, care oferă 48 de pini GPIO, dintre care 47 sunt accesibili prin conexiunile de pe marginea plăcii. Este o soluție excelentă pentru proiecte embedded complexe, automatizări, interfețe LCD, aplicații de măsurare și prototipare electronică.

Caracteristici principale

• Microcontroler Raspberry Pi RP2350B Performanță ridicată și posibilități extinse pentru aplicații embedded.

• 47 pini GPIO accesibili Pentru conectarea senzorilor, modulelor și dispozitivelor externe.

• 8 pini cu funcții analogice Ideali pentru achiziția și procesarea semnalelor analogice.

• 16 MB memorie Flash Spațiu generos pentru firmware și date, de patru ori mai mult decât Raspberry Pi Pico 2.

• Suport pentru 8 MB PSRAM extern Posibilitate de extindere a memoriei prin instalarea unui circuit suplimentar.

• Interfețe SPI, I²C, UART și PWM Conectivitate versatilă pentru numeroase aplicații.

• Conector USB-C Pentru alimentare și încărcarea firmware-ului.

• Alimentare nominală de 5 V Circuit de alimentare proiectat pentru intervalul 4,5–12 V.

• Regulatoare liniare de tensiune Pentru o alimentare stabilă și cu zgomot electric redus.

• Oscilator integrat de 12 MHz Oferă un semnal de ceas stabil, cu jitter redus.

• Butoane BOOT și RESET Pentru programare și repornire rapidă.

• LED integrat Conectat la GPIO25, util pentru diagnosticare și testare.

Concepută pentru performanță și overclocking

Un avantaj important al acestei plăci este posibilitatea de ajustare a tensiunii de alimentare a nucleului digital (DVDD).

Spre deosebire de Raspberry Pi Pico 2, RP2350B Development Board utilizează un regulator liniar ajustabil TPS7A7002, care permite controlul tensiunii DVDD prin intermediul unui potențiometru de reglaj.

Microcontrolerul funcționează standard la 150 MHz, însă proiectul permite experimentarea cu frecvențe mai ridicate. În testele descrise în documentația tehnică au fost obținute frecvențe apropiate de 400 MHz.

Acest lucru face placa interesantă inclusiv pentru aplicații solicitante, precum generarea semnalelor video DVI/HDMI, cu circuitele externe și software-ul corespunzătoare.

Overclocking-ul nu este garantat și necesită configurarea atentă a tensiunii DVDD.

Ideală pentru numeroase aplicații

RP2350B Development Board poate fi utilizată pentru dezvoltarea sistemelor embedded, controlul echipamentelor electronice, achiziția datelor de la senzori, automatizări, interfețe grafice, generarea semnalelor și experimente educaționale.

Datorită numărului mare de pini GPIO, este deosebit de utilă în proiectele în care plăcile de dezvoltare convenționale nu oferă suficiente conexiuni.

Documentație și posibilități de extindere

Designul include suport pentru un circuit PSRAM de 8 MB, care poate fi adăugat pentru aplicațiile ce necesită memorie suplimentară. În configurația standard descrisă în documentație, circuitul PSRAM nu este montat.

Schema electronică, descrierea circuitului și informațiile despre configurare permit studierea și adaptarea proiectului pentru cerințe specifice.

Important înainte de prima utilizare

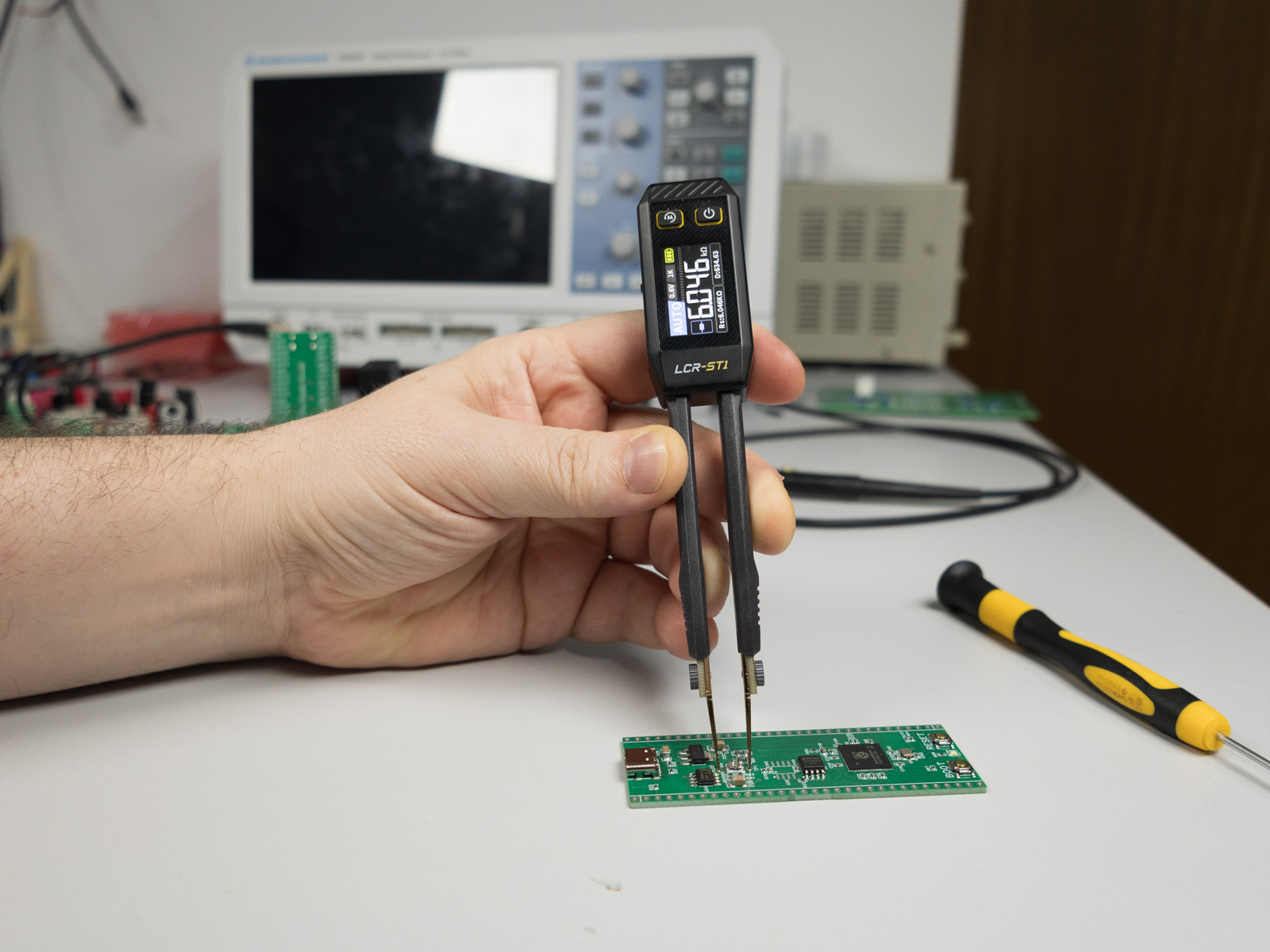

Tensiunea DVDD trebuie verificată și reglată înainte de prima alimentare a plăcii, conform instrucțiunilor din documentația tehnică. O valoare incorectă poate deteriora microcontrolerul.

RP2350B Development Board reprezintă o platformă flexibilă pentru cei care doresc să depășească limitările plăcilor de dezvoltare obișnuite și să experimenteze cu aplicații embedded mai complexe, un număr mare de GPIO și frecvențe de operare ridicate.
